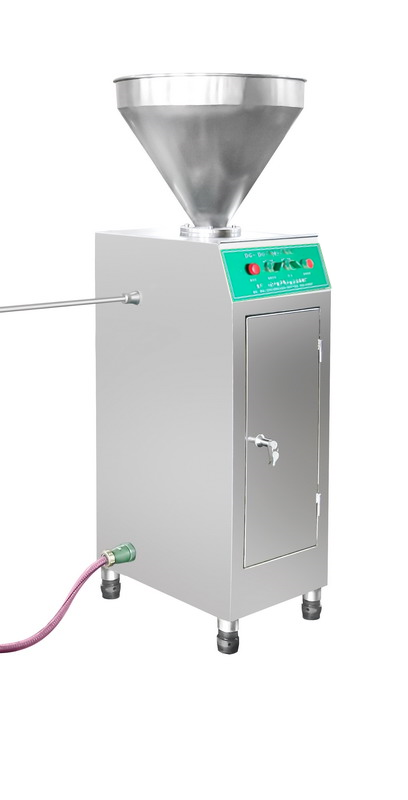

气动定量灌(guan)肠机

概述：

DG-QOI气动定量灌肠机是(shi)我厂生产的肉糜灌装设备。是各中小肉食品加(jia)工企业生产烤肠、火腿的理(li)想设(she)备。该设备外形美(mei)观，小巧玲珑，与肉食品接触部分及外包(bao)装全(quan)部采(cai)用不锈钢制(zhi)造(zao)。易于(yu)清(qing)洗，清(qing)洁卫生，操作简单，定量(liang)准确。定量可在50-500g之间任意调节，误差仅有2g左右，本机还设置了清洗工序，能方便的(de)取出活塞，进行清洗，动(dong)作更加准确并且不易发生故障(zhang)。

结构(gou)简介：

本机主要由进料部分(fen)、定量部分、主气缸、副气缸(gang)、出料部分等组成。

定量部分主要由定量导杆(gan)、微调螺母、定(ding)位撞块、定位螺钉组成。主要对定量的多少进(jin)行调整，根据需要调节。

进料部分主要由料斗、定量缸、活(huo)塞杆(gan)、活塞、密(mi)封圈、法兰盘等(deng)组成。

进料的动力是来自(zi)主(zhu)气缸的气源，由(you)主气缸带动活塞杆控(kong)制进料。主气缸的位置在机器的后下方（后面(mian)只有一个气缸）。

来自副气缸的气(qi)源动力用来控制转臂，转(zhuan)臂带动转阀，转阀门的旋转控制出料。

技术参数：

1、电源：220v50VA

2、料(liao)斗容量：57L

3、定量灌制：50-500克

4、工作速度30-50次(ci)/分钟

5、空气压力0.5MPa-0.6MPa

6、灌装管标准：定做

7、外形尺寸：650×900×1430（mm）
